星三角电路图，电机星三角控制电路图

1、星三角降压启动电路图星三角电路图，左边为主电路也成为一次回路右边为控制回路又称为二次回路当星三角电路图我们合上总电源开关QS，接触器KM1KM2KM3线圈没有通电，所以主触点和辅助触点都没有闭合，电机没有通电不运转当按下启动按钮SB1，接触器KM1线圈得电，主触点KM1闭合得电，辅助常开KM1闭合实现自锁，同时KM3和KT线圈。

2、下面是一个简单星三角电路图的三菱PLC控制星三角降压启动电路的工作原理图示例在启动阶段，按下X1启动按钮，PLC首先通过Y1控制接触器将电动机从星形连接切换到三角形连接随后，Y0接触器闭合，电动机开始在三角形连接状态下运行在运行过程中，如果需要停止电动机，只需按下X0停止按钮，Y0和Y1接触器断开，电动机停。

3、电动机星三角转换启动的原理在于对电机的三相绕组在启动时和正常运转时施加不同的电压启动时，电机绕组采用星形接法，每个绕组承受的电压为220V，降低星三角电路图了启动电流，减少了对电网的冲击，使电机容易启动当电机启动基本正常后，通过控制电路和时间继电器的转换，将电机绕组改成角形接法，每个绕组承受的电压。

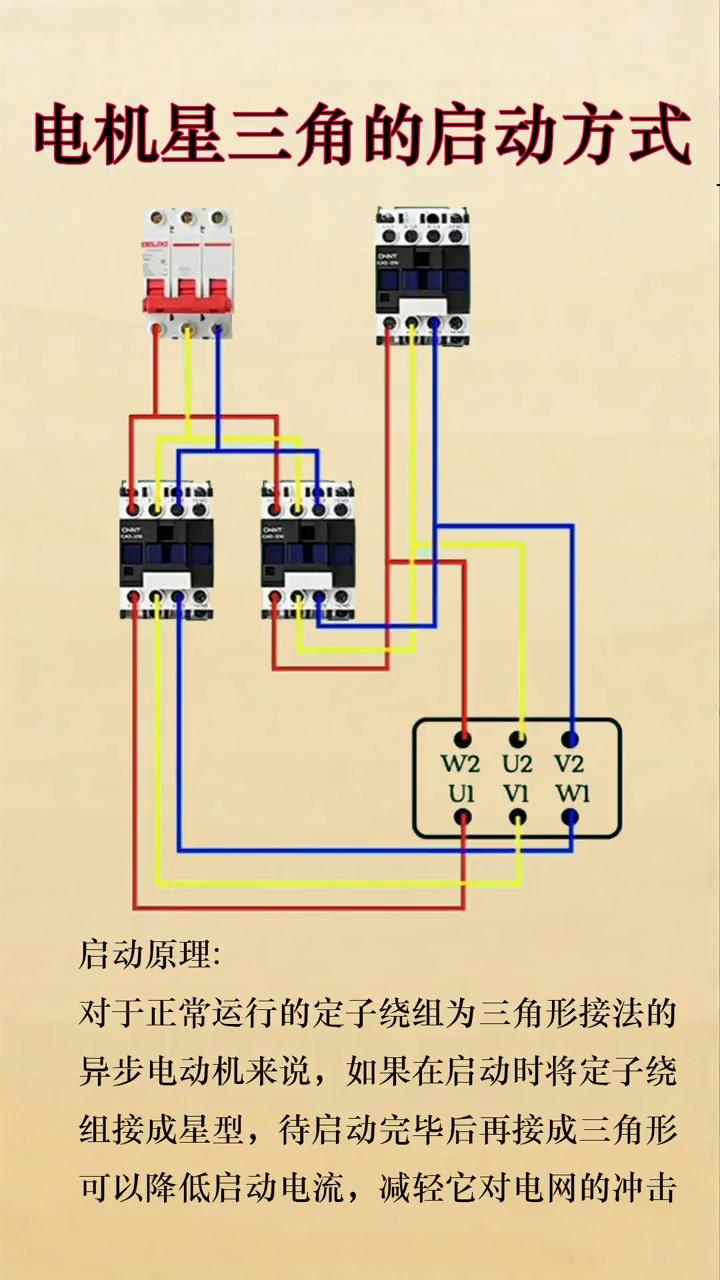

4、绕组就变成了三角形接法电机实现全压运转启动过程中，星点接触器和运转接触器必须实行连锁图片中KT时间继电器，KM1星点接触器，KM2主接触器，KM3运转接触器KT选通电延时型，延时范围3S30S KM2KM3选40A，KM1选25A 电机的星三角启动电路可以按照下面图片那样接线按。

5、如图，供参考带中间继电器KA，及手自动控制切换开关SA。

6、以下是星三角启动控制电路的构成以及如何绘制它的接线图1 电路组成星三角启动控制电路通常包含以下元件三个接触器主接触器 KM1，星形接触器 KM2，三角形接触器 KM3一个时间继电器KT一个中间继电器KA启动按钮和停止按钮2 星三角启动原理在启动过程中，电动机绕组最初以“星形”Y。

7、一电路图与接线图 电动机星三角启动的电路图与接线图如下所示二原理图 电动机星三角启动的原理图主要包括两种形式，分别解析如下1 原理图1 M为主接触器在启动和正常运转时都是接通的，负责接通主回路S接触器为起动时间内星接法短路接触器，把电动机三根尾端线短路，实现星形启动R。

8、星三角启动电路图星三角降压启动，通过改变电机绕组的接法，达到降压启动的目的启动时，由主接触器将电源给电机绕组的三个首端，由星点接触器将电机绕组的三个尾端闭合。

9、采用星三角启动的目的是要减少电机启动过程的绕组电流，要想是电流减小唯一采用的办法就是降低绕组的电压1星三角启动的电机最初是三角形接法见图在电源是三相380V交流系统中，每相电压是380V2当启动电机工作时，控制电路立即把绕组接成星形接法见图虽然线电压没有变化，但每相电压变成。

10、电机内部3相绕组，你可以简单的认为是3根线，如上图星形或三角形接法是按接法不同来说的，这里是用14，25，36三根线标注的也可以用U1U2，V1V2，W1W2来标注当KMI和KM3线圈得电为星形接法A，B，C三项电接入电机的U1，V1，W1U2，V2，W2接在一起如图右当KM1和KM2线圈得电。

11、交流接触器做星三角起动器电路图星三角起动器接线方法D1 D2 D3 D6 D4 D5 电动机端部接线一般如上图，取开连接片，用三用表检查，D1和D4通是一个线圈，D2和D5通是一个线圈，D3和D6通是一个线圈，控制器上的L1L2L3接ABC三根火线，控制器上的D1至D6对应连接。
