单片机最小系统原理，单片机最小系统原理图和pcb板图

1、EA引脚接高电平表示当前运行的是内部程序存储器中的程序这意味着外部程序存储器被禁止使用P0口通常连接排阻以确保其开漏结构的特性得以利用在实际应用中单片机最小系统原理，为了保持P0口的高电平状态单片机最小系统原理，我们一般会通过排阻将其拉高以上各部分共同构成了51单片机最小系统的架构，确保单片机能够在各种条件下稳定运行通过。

2、单片机最小系统的核心概念在于构建一个使单片机能够独立运行的最基本外部电路这包括为单片机的Vcc引脚提供电源，GND引脚接地，确保晶振电路的正确连接，以及设置RC复位电路，同时EA引脚保持在高电平状态简而言之，当这些连接完成并烧录好程序后，单片机就能开始执行程序指令，实现独立运行构建最小系统的过程。

3、4 输入输出接口与芯片连接通过特定的输入输出端口，实现单片机与外部设备的通信四简单理解 51单片机最小系统原理图就是一个让单片机能够运行的基础电路图它包括电源单片机芯片让单片机运行起来的晶振，还有让单片机从初始状态开始的复位电路，以及让单片机和外部设备能够交流的输入输出接口了解这。

4、51单片机最小系统原理图是嵌入式系统开发中的基础组成部分，其主要功能是实现单片机的基本运行和程序控制该原理图包含电源单片机芯片时钟电路以及复位电路等关键部分二详细解释 1 电源部分为单片机提供稳定的直流工作电压通常使用USB电源或外部电源，确保单片机各模块能正常工作2 单片机芯片。

5、单片机最小系统，或者称为最小应用系统，是指用最少的元件组成的单片机可以工作的系统对51系列单片机来说，最小系统一般应该包括单片机晶振电路复位电路51单片机最小系统原理图51单片机最小系统电路介绍1 51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间，一般采用10~30。

6、复位电路的工作原理在于在系统启动和按键触发时，通过控制RST引脚的电平，实现单片机的自动复位开机时，电容充电至约35V，通过10K电阻释放能量，导致RST引脚电平变化，实现自动复位按键触发时，电容短路释放电能，电容电压下降，电阻两端电压增加，RST引脚电平再次变化，触发复位总结复位电路通过电容。

7、复位电路原理在系统启动时，复位电路提供高电平，保证单片机从头开始执行程序按键操作可触发复位，通过改变电路状态，释放电容电能，使RST脚电平变化总结复位电路依赖电容充放电时间实现复位，按键操作导致电路状态改变，释放电容电能引起电平变化51单片机最小系统电路介绍1 电容C1的大小影响复位时间。

8、单片机最小系统的原理比较简单当单片机上电时，复位电路会将单片机的所有寄存器和状态清零，从而使单片机处于一个可控的状态此时，晶振会产生一个稳定的时钟信号，单片机会根据时钟信号进行计时和同步操作单片机会从存储器中读取程序，并根据程序进行运算和控制输入输出端口单片机最小系统的操作步骤 下面。

9、单片机是最基本的嵌入式系统核心，它由单片机电源晶振以及电容组成其中，单片机是整个系统的控制中心，负责处理和控制各种任务电源则为单片机提供所需的电能，确保其正常工作晶振和电容则用于提供稳定的时钟信号，保证单片机能够准确地执行指令以STC单片机为例，其下载程序相对简单，只需要使用串口。

10、复位电路通过一个电容和电阻构成，当电源启动时，电容通过电阻充电，达到一定电压后触发单片机复位输入输出端口则通过一些简单的电路，如上拉电阻或下拉电阻，与外部设备进行数据交换了解单片机最小系统，有助于我们深入理解单片机的工作原理通过构建这样的系统，可以观察和测试单片机的基本功能，如时钟信号。

11、51单片机最小系统原理图的功能详解如下电源为51单片机提供稳定的电能，是其正常工作的基础时钟电路功能为单片机提供精确的时钟信号，以控制指令的执行产生方式内部时钟利用晶振和稳频电容形成自激振荡器，频率范围通常在0~24MHz外部时钟通过XTAL1引脚接外部时钟源，确保单片机与其单片机最小系统原理他设备。

12、IE 0**00000B TL0 00H P0~P3 FFH **注*表示无关位** 以上内容是对单片机最小系统原理图及相关电路的描述，纠正了原文中的错误，并进行了语句的润色和时态的统一。

13、而时钟系统则为程序运行提供了一个准确的基准，电源系统则确保了单片机在运行过程中能够获得稳定可靠的电力供应了解单片机最小系统的组成和工作原理，对于开发和调试单片机相关项目至关重要通过合理设计和优化这些基本模块，可以提升系统的整体性能和可靠性，确保单片机能够高效地完成任务。

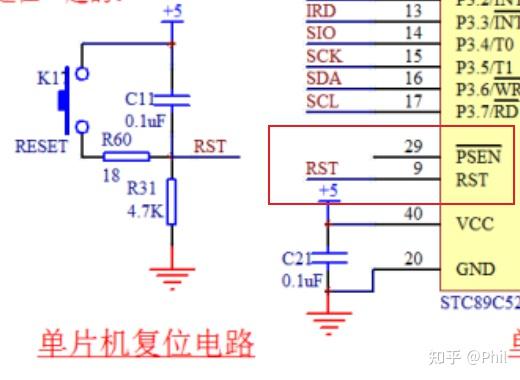

14、单片机最小系统主要包括三个部分电源复位振荡电路1电源 对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础2复位 单片机的置位和复位，都是为了把电路初始化到一个确定的状态单片机复位电路原理是在单片机的复位引脚RST上。

15、使RST引脚变为高电平复位了解了这些电路原理，就能计算出执行指令所需的时间，如使用12MHz晶振，一条单周期指令需要1us，双周期指令需要2us单片机复位后，特殊功能寄存器的初始值见表211总的来说，51单片机最小系统中的时钟和复位电路是确保其稳定运行的基础组成部分。

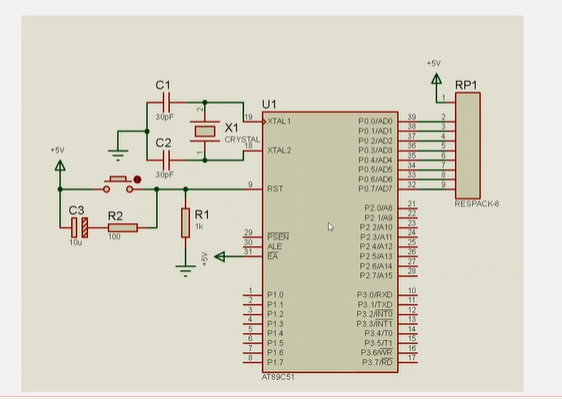

16、单片机是一种集成电路芯片在单片机程序的控制下能准确迅速高效地完成程序设计者事先规定的任务单片机最小系统，或者称为最小应用系统，是指用最少的元件组成的单片机可以工作的系统下面给大家介绍51单片机最小系统，一起学习下图是最小系统原理图，就是靠这四个部分，单片机就可以运行起来了。

17、所有基于“0851”内核的单片机，统称为51单片机单片机的最小系统，即用最少原件组成可运行的系统，包含电源晶振及复位电路晶振驱动程序运行，C1C2为振荡电容，C3在高电平复位时充电，断电后单片机复位电容充电为短路，充满为断路，仅直流电能充电，电容隔直通交复位电路原理51单片机上电启动。
