单片机最小系统原理图，STM32单片机最小系统原理图

51单片机最小系统原理图包括电源单片机芯片晶振复位电路和输入输出接口等部分二详细解释 1 电源部分为单片机提供工作电压，通常使用5V或33V电源2 单片机芯片是系统单片机最小系统原理图的核心部件，集成了控制运算和存储等功能芯片上有很多引脚，每个引脚都有不同的功能3 晶振全称晶体振荡器，它。

单片机最小系统，也就是能够使得单片机正常运行程序，最少需要连接哪些器件一个单片机开发板，就是“单片机+外围芯片”一个单片机开发板，需要做哪些功能，完全是由你自己决定你可以只做一个只有单片机的开发板，就是刚才说的最小系统板，也可以把单片机所有的功能全部做上，也可以只做一部分单片机最小系统原理图我们。

1复位电路的原理是单片机RST引脚接收到2US以上的电平信号，只要保证电容的充放电时间大于2US，即可实现复位，所以电路中的电容值是可以改变的2按键按下系统复位，是电容处于一个短路电路中，释放了所有的电能，电阻两端的电压增加引起的351单片机最小系统电路介绍 151单片机最小系统复位电路。

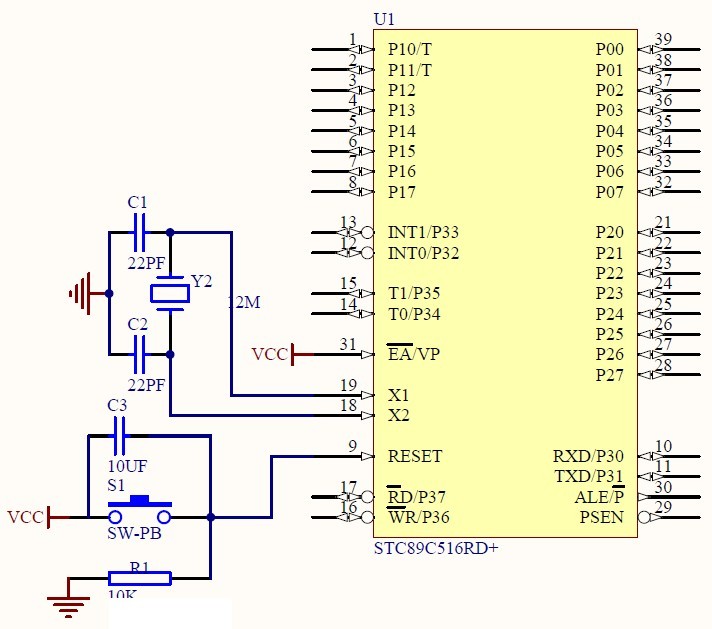

下面就是单片机最小系统的电路图啦包括三部分一从第九个脚出来的那部分，叫做复位电路 二第十八九脚接的是给单片机振荡频率的电路 三第二十和第四十脚接的是电源，另外从三十一脚引出 来到电源正极是让单片机使用内部存储器总之，最小系统就是让单片机工作起来的所必须的最基本的条件。

复位电路原理在系统启动时，复位电路提供高电平，保证单片机从头开始执行程序按键操作可触发复位，通过改变电路状态，释放电容电能，使RST脚电平变化总结复位电路依赖电容充放电时间实现复位，按键操作导致电路状态改变，释放电容电能引起电平变化51单片机最小系统电路介绍1 电容C1的大小影响复位时间。
