单片机最小系统原理图，单片机最小系统原理图如何制作

1、51单片机最小系统原理图单片机最小系统原理图的功能详解 一答案概述 51单片机最小系统原理图是嵌入式系统开发中的基础组成部分单片机最小系统原理图，其主要功能是实现单片机的基本运行和程序控制该原理图包含电源单片机芯片时钟电路以及复位电路等关键部分二详细解释 1 电源部分为单片机提供稳定的直流工作电压通常使用USB电源或外部；51单片机最小系统原理图51单片机最小系统电路介绍1 51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间单片机最小系统原理图，一般采用10~30uF，51单片机最小系统容值越大需要的复位时间越短2 51单片机最小系统晶振Y1也可以采用6MHz或者110592MHz，在正常工作的情况下可以采用更高频率的晶振，51；如果单片机最小系统原理图你对单片机型号没有要求，那么我就以51为例，画一个最简单的单片机系统板给你看看最小系统板，分三部分外部晶振电路，给单片机提供工作时钟源外部复位电路，可以上电复位，还有当单片机在工作过程中，可以人为手动复位单片机，单片机就是一块微处理器，用来装载程序，实现程序功能大概就是；下面就是单片机最小系统的电路图啦包括三部分一从第九个脚出来的那部分，叫做复位电路 二第十八九脚接的是给单片机振荡频率的电路 三第二十和第四十脚接的是电源，另外从三十一脚引出 来到电源正极是让单片机使用内部存储器总之，最小系统就是让单片机工作起来的所必须的最基本的条件。

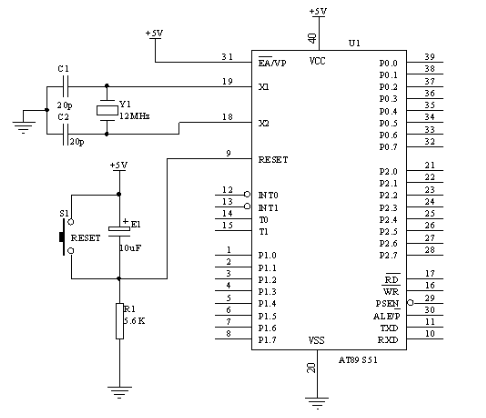

2、1单片机 89C51单片机一片 2电源 5V直流电源1个 3晶振电路 包括12MHz晶振1只30pF瓷片电容2只 4复位电路 10uF电解电容1只，4k7电阻1只电路如下向左转向右转 注上图中EA31引脚也可直接连接电源VCC，2k电阻可去除51单片机最小系统1时钟电路51 单片机上的时钟管脚XTAL1；一单片机 单片机是51单片机最小系统的核心部件，它负责执行程序处理数据等任务在51单片机最小系统中，常用的单片机型号有AT89S5152等，这些单片机具有高性能低功耗易于编程等优点二晶振电路 晶振电路是51单片机最小系统中用于产生时钟信号的电路时钟信号是单片机工作的基础，它决定了单片机的；单片机最小系统电路 1 时钟电路 单片机的工作需要在时钟信号的控制下进行，因此时钟电路为单片机提供基本时钟信号单片机的时钟信号可以由内部时钟方式或外部时钟方式产生内部时钟方式通过在单片机的XTAL1和XTAL2引脚上连接晶振和稳频电容来实现，与片内电路共同构成稳定的自激振荡器常用的晶振频率包括6；51单片机最小系统原理图51单片机最小系统电路介绍1 51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间，一般采用10~30uF，51单片机最小系统容值越大需要的复位时间越短2 51单片机最小系统晶振Y1也可以采用6MHz或者110592MHz，在正常工作的情况下可以采用更高频率的晶振，51单片机最；51单片机，即兼容Intel MCS51体系架构的一系列单片机，其最小系统是指用最少的元件组成的单片机可以工作的系统这个系统主要包括电源晶振和复位电路一电源 单片机的工作需要稳定的电源供应主流单片机通常采用5V或33V的电源标准在这个最小系统中，电源为单片机提供必要的电能，使其能够正常工作。

3、51单片机最小系统原理图主要由电源单片机芯片晶振复位电路和输入输出接口等部分组成1 电源部分 作用为单片机提供稳定的工作电压，通常是5V或33V 理解就像家里的电器需要插电才能工作一样，单片机也需要稳定的电源才能正常运行2 单片机芯片 作用系统的核心部件，集成了控制运算；单片机的最小系统是由组成单片机系统必需的一些元件构成的，除了单片机之外，还需要包括电源供电电路时钟电路复位电路单片机最小系统电路单片机电源和地没有标出如图27所示\x0d\x0a\x0d\x0a图27 单片机最小系统\x0d\x0a下面着重介绍时钟电路和复位电路\x0d\x0a1时钟电路\x0d\x0a单片机；单片机最小系统，或者称为最小应用系统，是指用最少的元件组成的单片机可以工作的系统对51系列单片机来说，最小系统一般应该包括单片机晶振电路复位电路51单片机最小系统原理图51单片机最小系统电路介绍1 51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间，一般采用10~30。

4、BOOT1=0，BOOT0=1系统存储器启动方式，用于通过ISP程序重新烧写FlashBOOT1=1，BOOT0=1内嵌的SRAM启动，用于调试二STM32单片机最小系统的电路图 三其他必要组件 电源电路 STM32单片机一般是33V供电，而生活中常见的是5V电源如电脑的USB口手机充电器等因此，通常使用AMS111733V。

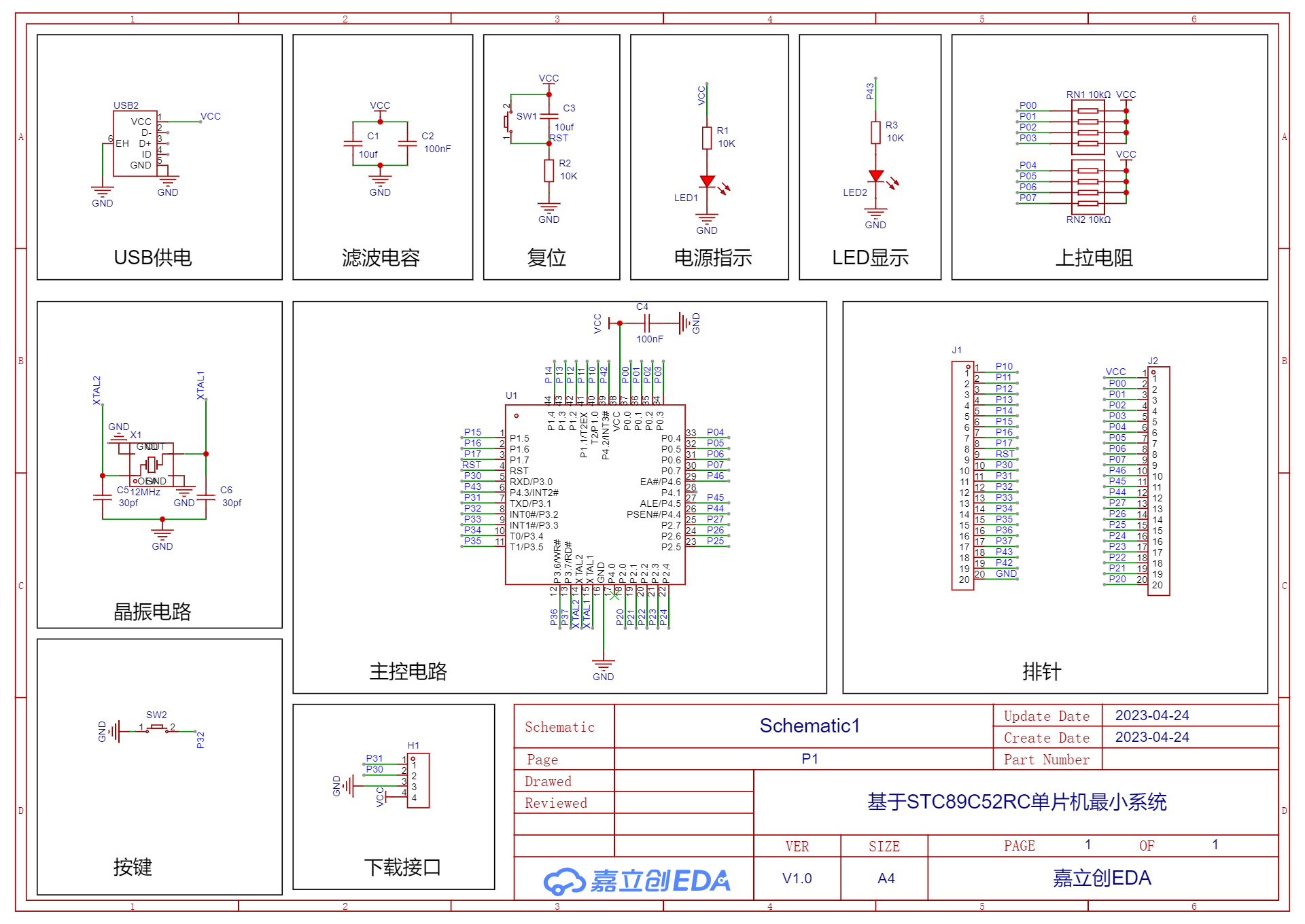

5、一stm8s003f3p6最小系统原理图 stm8s003f3p6最小系统原理图主要包括单片机电源电路复位电路时钟电路以及必要的去耦电容等部分以下是该原理图的简要描述及关键元件说明单片机stm8s003f3p6核心处理器，负责整个系统的控制包含必要的输入输出端口定时器ADC等外设电源电路通常采用5V；单片机最小系统是单片机正常工作的基础通过合理的电源晶振复位以及其他功能设置，可以确保单片机稳定可靠地运行在实际应用中，还需要根据具体需求添加外部电路和元件，以实现更复杂的功能以下是单片机最小系统的原理图部分注图中标记了电源组晶振组复位组以及其他功能组的具体连接。

6、使RST引脚变为高电平复位了解了这些电路原理，就能计算出执行指令所需的时间，如使用12MHz晶振，一条单周期指令需要1us，双周期指令需要2us单片机复位后，特殊功能寄存器的初始值见表211总的来说，51单片机最小系统中的时钟和复位电路是确保其稳定运行的基础组成部分。
